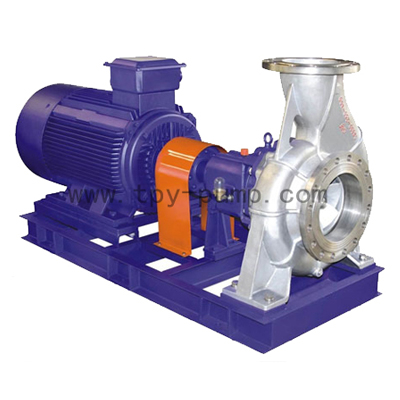

CZ型石油化工泵

上一个：[ YG型管道油泵 ] 下一个：[KCB（2CY）型齿轮油泵]

产品参数

CZ石油泵;CZ化工泵

一、CZ型石油化工泵概述：　　

CZ型石油化工泵是卧式、单级、单吸离心泵；其尺寸和性能符合DIN24256/ISO2858标准。

CZ型石油化工泵的性能范围包括了IH系列标准化工泵所有性能，其效率、汽蚀性能等指标均超过IH型泵。

二、CZ型石油化工泵设计特点：

CZ型石油化工泵作用于轴封处的压力由付叶片或叶轮上的平衡孔平衡。轴封既可采用软填密封（可冷却，也可不冷却），也可采用各种结构的单、双端面非平衡型机械密封。滚珠轴承经久耐用，轴径尺寸充裕，以保证运行平稳。部分规格的泵体设计成双螺壳体，以平衡径向力。轴承架，包括轴、叶轮、填料函等形成一个组合部件，使泵体在维修时不须从管道上拆下（如果采用加长联轴器时，电机也不必拆下）。法兰设计，采用PN16、PN25两种（依据材料的差别）。

三、CZ型石油化工泵使用范围：

CZ型石油化工标准泵输送低温或高温液体；中性或有腐蚀性液体；清洁或含有固体颗粒的液体。特别适用于：化学和石油化学工业；炼油厂；造纸厂和纸浆业；制粮业

四、CZ型石油化工泵适用介质：

各种温度和浓度的和等无机酸和有机酸。

各种温度和浓度下的氢氧化钠和碳酸钠等碱性溶液。

各种盐溶液。

各种液态石油化工产品、有机化合物，以及其它有腐蚀的原料和产品。

目前我公司的耐腐蚀材料，能满足上述各种介质的要求。订货时，请用户提供所要输送介质的详细情况。

五、CZ型石油化工泵设计参数：

流量（Q）10-280（m3/h）

扬程（H）10-136（m）

工作压力（P）2.5MPa

工作温度（t）-80-300度

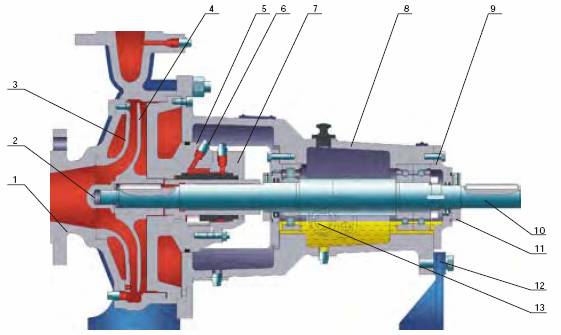

六、CZ型石油化工泵产品结构：


七、CZ型石油化工泵性能参数：

化工泵型号	叶轮型式	化工泵额定转速 n=2900r/min					化工泵额定转速 n=1450r/min
化工泵型号	叶轮型式	化工泵流量 m3/h	扬程 m	汽蚀余量 m	效率 %	介质比重为时 1.35 配用电机功率及型号	流量 m3/h	扬程 m	汽蚀余量 m	效率 %	介质比重为时 1.35 配用电机功率及型号
CZ32-160	A	20	36	3.1	62	Y 112M -2 4KW	11	9	1.5	49	Y90S-4 1.1KW
	B	18	32				10	8
	C	17	28				9	7
	D	15	20				6	5
	E	13	14				6	3
CZ32-200	A	20	50	2.7	51	Y132S2-2 7.5KW	10	13	1	47	Y 90L -4 1.5KW
	B	18	48				9	12
	C	16	40				8	10
	D	15	30				8	8
CZ32-250	A	20	85	2.1	40	Y 160M2 -2 15KW	11	20	0.9	37	Y 100L 1-4 2.02KW
	B	20	75				10	19
	C	18	65				9	158
	D	15	50				8	11
CZ40-160	A	30	34	1.5	63	Y132S2-2 7.5KW	15	8	0.5	60	Y 90L -4 1.5KW
	B	28	30				15	7
	C	16	26				14	6
	D	14	18				12	4
CZ40-200	A	34	50	2.4	60	Y 160M 1-2 11KW	16	13	1.1	57	Y 100L 1-4 2.2KW
	B	30	48				15	12
	C	26	38				14	9
	D	22	30				12	7
CZ40-250	A	36	85	6	50	Y 180M -2 22KW	20	21	2.5	48	Y 100L 2-4 3KW
	B	34	80				18	20
	C	30	65				16	15
	D	26	50				13	12
CZ40-315	A	46	140	4	50	Y 200L 2-2 37KW	22	36	1	45	Y132S-4 5.5KW
	B	44	130				22	32
	C	40	100				20	24
	D	34	80				18	18
CZ50-160	A	55	34	2.9	73	Y 160M 1-2 11KW	30	8	1.6	70	Y 90L -4 1.5KW
	B	50	30				26	7
	C	46	26				24	6
	D	40	18				20	4
CZ50-200	A	65	56	4	72	Y 160L -2 18.5KW	34	14	1.5	70	Y 100L 1-4 2.2KW
	B	65	50				32	12
	C	50	40				30	10
	D	40	32				24	7
CZ50-250	A	65	85	3	64	Y 200L 2-2 37KW	34	21	1.1	59	Y 112M -4 4KW
	B	60	80				30	20
	C	55	65				26	16
	D	45	50				24	12
CZ50-315	A	80	140	5	60	Y280S-2 75KW	42	36	1.8	58	Y 132M -4 7.5KW
	B	75	135				42	32
	C	70	110				40	26
	D	65	85				36	20
CZ65-160	A	100	32	3	74	Y 180M2 -2 15KW	50	8	1.5	68	Y 100L 1-4 2.2KW
	B	90	32				48	7
	C	90	24				46	6
	D	80	14				38	4
