一、ZCQ型自吸式磁力泵概述：
ZCQ型自吸式磁力泵是根据众用户的要求，在CQ型磁力泵的基础上吸取国外新技术，并经过本厂工程技术人员反复研究试验而成功的新产品，其性能达到国外同类产品九十年代先进水平。该泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病，泵体及过流部件的材料均采用了耐腐蚀的不锈钢、钢玉陶瓷、四氟石器等材料制造，即有CQ型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水、自吸高度4米。
二、ZCQ型自吸式磁力泵特点：
ZCQ型磁力自吸泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，它是有广泛的用途，我们真诚地向用户推荐这种产品。
三、ZCQ型自吸式磁力泵型号意义：
ZCQ50-40-160
ZCQ-自吸式磁力驱动泵代号
50-进口口径（mm）
40-出口口径（mm）
160-叶轮直径（mm）

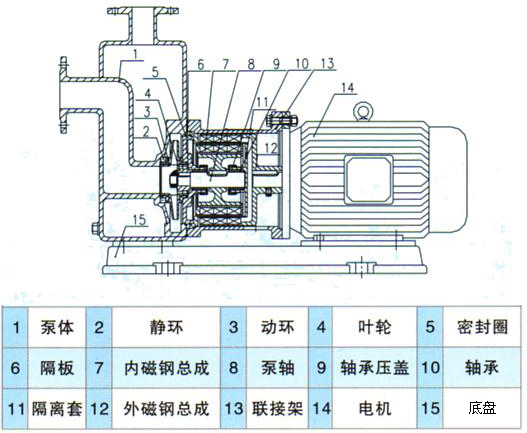

四、ZCQ型自吸式磁力泵结构简图 ：
五、ZCQ型自吸式磁力泵性能参数：
型号 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kw) | 吸程 (m) |
20-12-110 | 3 | 12 | 0.37 | 4 |
25-20-115 | 6.6 | 15 | 1.1 | 4 |
32-25-115 | 6.6 | 15 | 1.1 | 4 |
32-25-145 | 6.6 | 25 | 1.1 | 4 |
40-32-132 | 10.8 | 20 | 2.2 | 4 |
40-32-160 | 12 | 32 | 4 | 4 |
50-40-145 | 14.4 | 25 | 4 | 4 |
50-40-160 | 13.2 | 32 | 4 | 4 |
65-50-145 | 16.8 | 25 | 5.5 | 4 |
65-50-160 | 27 | 32 | 7.5 | 4 |
80-65-160 | 51 | 32 | 15 | 4 |
80-50-200 | 51 | 50 | 22 | 4 |
80-50-250 | 51 | 80 | 37 | 4 |
100-80-160 | 100 | 32 | 22 | 4 |
100-65-200 | 100 | 50 | 37 | 4 |
100-65-250 | 100 | 80 | 55 | 4 |
六、ZCQ型自吸式磁力泵故障原因及解决方法：
故障形式 | 产生原因 | 排除方法 |
自吸式磁力泵不出水 | a、水泵反转 | 改变电机接线 |
b、进水管道漏气 | 杜绝漏气 | |
c、泵腔蓄水太少 | 增加蓄水量 | |
d、电压太高，启动时联轴器打滑 | 调正电压 | |
e、吸程太高 | 降低砂安装位置 | |
f、阀门没有打开 | 校正或更改阀门 | |
自吸式磁力泵流量不足 | a、吸入管径太小或淤塞 | 调换进水管 |
b、叶轮流道阻塞 | 清洗叶轮 | |
c、扬程过高 | 开大出水阀 | |
d、转速不够 | 恢复额定转速 | |
自吸式磁力泵扬程过低 | a、流量过大 | 关小出水阀 |
b、转速太低 | 恢复额定转速 | |
自吸式磁力泵噪音太大 | a、轴严重磨损 | 更换泵轴 |
b、轴套严重磨损 | 更换轴套 | |
c、驱动磁钢杯与隔离套接触 | 拆除泵头重新组装 | |
d、密封环与叶轮研磨 | 更换止推环、密封环 | |
自吸式磁力泵漏液 | O型密封圈损坏 | 更换O型密封圈 |
