一、CQB型磁力驱动泵概述：
CQB型磁力驱动泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品 八十年代末的水平相当，是cq型泵的补充和改进。 主要特点 该泵过流部份采用全不锈钢材料,对有机酸,有机化合物,碱,中性溶液和多种气体都有良好的耐蚀性,双螺旋槽碳 石墨轴承和硬质合金轴套的磨合,具有较强的耐磨性,保证了产品的寿命,是无泄漏输送腐蚀性介质的理想泵。 无泄漏输送腐蚀性介质的理想泵型，全国磁力泵联合设计的优化产品，可以直接取代ih型化工流程泵。
二、CQB型磁力驱动泵适用范围：
CQB系列磁力泵广泛应用于石油、化工、冶金、制药、电镀、环保等行业，可输送100℃以下易燃、易爆、剧毒、贵重液体。
采用磁力传动原理，无泄漏输送腐蚀性介质。
流量：3.2-100m3/h
扬程：20-80m
功率：0.75－75KW
三、CQB型磁力驱动泵型号意义：
CQB50-32-160
CQ-磁力驱动离心泵
B-过流部件材质为金属（含带非金属衬里）或热固性塑料
50-吸入口直径（mm）
32-排出口直径（mm）
160-叶轮名义直径（mm）

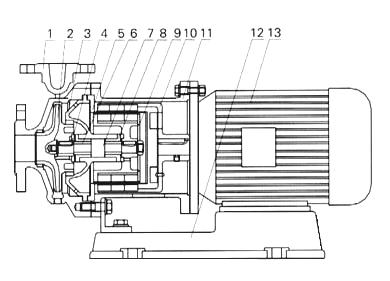

四、CQB型磁力驱动泵结构图：
1 | 泵体 | 2 | 叶轮 | 3 | 轴承体 | 4 | 止推环 | 5 | 隔离套 | 6 | 轴套 | 7 | 泵轴 |
8 | 轴承 | 9 | 内磁钢总成 | 10 | 外磁钢总成 | 11 | 联接架 | 12 | 底座 | 13 | 电机 |
五、CQB型磁力驱动泵性能参数：
型号 | 流量 （m3/h） | 扬程 (m) | 转速 (r/min) | 功率 (kw) |
CQB32-20-125 | 3.2 | 20 | 1.1 | |
CQB32-20-160 | 32 | 1.5 | ||
CQB40-25-105 | 6.3 | 12.5 | 1.1 | |
CQB40-25-125 | 20 | 2.2 | ||
CQB40-25-160 | 32 | 3 | ||
CQB40-25-200 | 50 | 5.5 | ||
CQB50-40-85 | 12.5 | 8 | 1.1 | |
CQB50-32-105 | 12.5 | 1.5 | ||
CQB50-32-125 | 20 | 3 | ||
CQB50-32-160 | 32 | 4 | ||
CQB50-32-200 | 50 | 7.5 | ||
CQB50-32-250 | 80 | 18.5 | ||
CQB65-50-125 | 25 | 20 | 2900 | 4 |
CQB65-50-160 | 32 | 7.5 | ||
CQB65-40-200 | 50 | 15 | ||
CQB65-40-250 | 80 | 22 | ||
CQB80-65-125 | 50 | 20 | 7.5 | |
CQB80-65-160 | 32 | 15 | ||
CQB80-50-200 | 50 | 22 | ||
CQB80-50-250 | 80 | 37 | ||
CQB100-80-125 | 100 | 20 | 15 | |
CQB100-80-160 | 32 | 22 | ||
CQB100-65-200 | 50 | 37 | ||
CQB100-65-250 | 80 | 55 | ||
CQB150-150-200 | 200 | 50 | 55 | |
CQB200-200-400 | 400 | 32 | 1450 | 75 |
六、CQB型磁力驱动泵故障与排除方法：
故障形式 | 产 生原因 | 排除方法 |
泵不出水 | 1.水泵反转 | 1.改变电讥接线 |
流量不足 | 1.吸入管径太小或淤塞 | 1.调换或清洗水管 |
扬程过低 | 1.流量过大 | 1.关小出水阀 |
噪音太大 | 1.轴严重磨损 | 1.更换泵轴 |
漏 液 | O型密封圈损坏 | 更换O型密封圈 |
