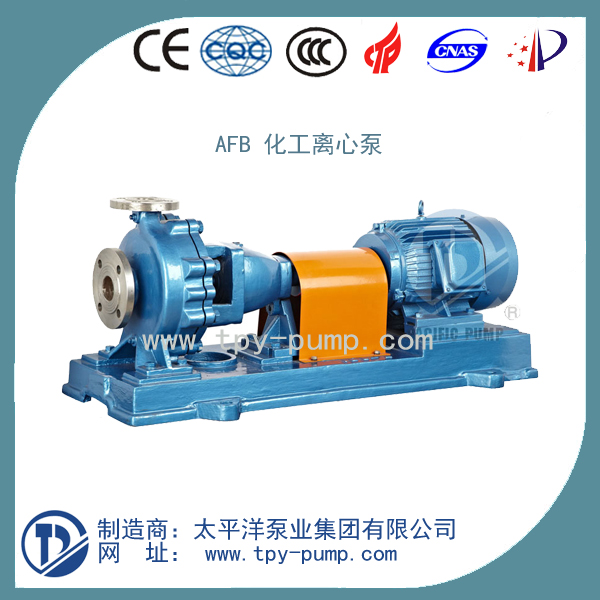

一、AFB(FB)型不锈钢耐腐蚀化工离心泵概述:
AFB型离心泵是F型耐腐蚀泵的基础上改进设计的单级单吸悬臂式耐腐蚀离心泵。该泵与输送介质接触的过流部分零件,均采用1Cr18Ni9Ti材料制造。用于输送不含有固体颗粒腐蚀性液体,被输送介质温度为-20℃~130℃。泵进口压力一般不能大于0.2MPa经特殊设计可用于泵进口压力为0.35~0.4MPa的工况条件。
AFB型不锈钢耐腐蚀离心泵的密封性能优越,采用副叶轮动力密封和停车密封装置、机械密封装置及迷宫密封装置三种不同密封形式互换。
二、AFB(FB)型不锈钢耐腐蚀应用范围:
我厂已系列化生产多种规格的AFB型耐腐蚀离心泵,广泛应用在化工、石油、冶金、轻工、合成纤维、医药、食品等工业部门,该类产品具有性能稳定,操作可靠,密封性好,结构轻巧,检修方便等优点。为提高产品质量,减少跑、冒、滴、漏、防止污染,改善环境,发挥了很大作用,深受用户欢迎。
三、AFB(FB)型不锈钢耐腐蚀化工离心泵型号及意义:
100A F B-40
100-泵吸入口径(mm)
A-付叶轮单面密封
F-单级单吸悬臂式耐腐蚀离心泵
B-泵与输送介质接触过流部分为不锈钢1cr18ni9ti制造
40-泵设计扬程值

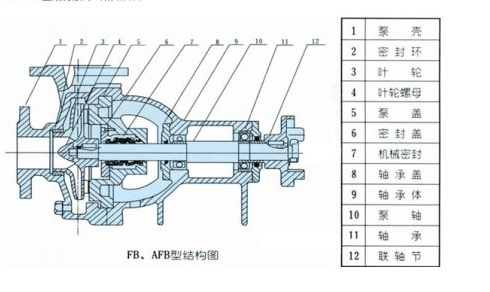

四、AFB(FB)型不锈钢耐腐蚀化工离心泵产品结构:
五、AFB(FB)型不锈钢耐腐蚀化工离心泵性能参数:
型号 | 流量Q | 扬程 | 转速 | 电机功率 | 效率 | |
(m3/h) | (l/s) | (m) | (r/min) | (KW) | % | |
25-16 | 3.6 | 1 | 16 | 2900 | 0.75 | 33 |
25-16A | 3.25 | 0.9 | 13 | 2900 | 0.75 | 34 |
25-25 | 3.6 | 1 | 25 | 2900 | 1.5 | 30 |
25-25A | 3.25 | 0.9 | 20 | 2900 | 1.1 | 31 |
25-40 | 3.6 | 1 | 40 | 2900 | 2.2 | 23 |
25-40A | 3.25 | 0.9 | 32.7 | 2900 | 1.5 | 24 |
40-16 | 7.2 | 2 | 16 | 2900 | 1.5 | 44 |
40-16A | 6.55 | 1.82 | 13 | 2900 | 1.1 | 46.7 |
40-20 | 7.2 | 2 | 20 | 2900 | 1.5 | 42 |
40-25 | 7.2 | 2 | 25 | 2900 | 2.2 | 39 |
40-25A | 6.55 | 1.82 | 21 | 2900 | 1.5 | 40 |
40-40 | 7.2 | 2 | 40 | 2900 | 3 | 32 |
40-40A | 6.55 | 1.82 | 32.5 | 2900 | 3 | 33.5 |
40-63 | 7.2 | 2 | 63 | 2900 | 7.5 | 22.8 |
40-63A | 6.55 | 1.82 | 55 | 2900 | 5.5 | 27 |
50-16 | 14.4 | 4 | 16 | 2900 | 2.2 | 16 |
50-16A | 13.1 | 3.64 | 13 | 2900 | 1.5 | 13 |
50-25 | 14.4 | 4 | 25 | 2900 | 4 | 25 |
50-25A | 13.1 | 3.64 | 20.5 | 2900 | 3 | 20.5 |
50-40 | 14.4 | 4 | 40 | 2900 | 5.5 | 40 |
50-40A | 13.1 | 3.64 | 33 | 2900 | 5.5 | 33 |
50-63 | 14.4 | 4 | 63 | 2900 | 11 | 63 |
50-63A | 13.1 | 3.64 | 54 | 2900 | 11 | 54.5 |
65-16 | 28.8 | 8 | 16 | 2900 | 4 | 62 |
65-25 | 28.8 | 8 | 25 | 2900 | 5.5 | 62 |
65-25A | 26.2 | 7.28 | 20.5 | 2900 | 4 | 62 |
65-30 | 28.3 | 8 | 30 | 2900 | 7.5 | 60.5 |
65-30A | 26.2 | 7.28 | 24 | 2900 | 5.5 | 62 |
65-40 | 28.8 | 8 | 40 | 2900 | 7.5 | 57.5 |
65-40A | 26.2 | 7.28 | 32.5 | 2900 | 5.5 | 58 |
65-64 | 28.8 | 8 | 64 | 2900 | 15 | 52.5 |
65-6A | 26.9 | 7.41 | 55 | 2900 | 11 | 51.5 |
80-15 | 54 | 15 | 15 | 2900 | 5.5 | 69 |
80-15A | 49.1 | 13.64 | 11.5 | 2900 | 4 | 69 |
80-24 | 54 | 15 | 24 | 2900 | 7.5 | 69 |
80-24A | 49.4 | 13.64 | 20 | 2900 | 5.5 | 68 |
80-38 | 54 | 15 | 38 | 2900 | 15 | 66.5 |
80-38A | 49.1 | 13.64 | 31.5 | 2900 | 11 | 66.5 |
80-60 | 54 | 15 | 60 | 2900 | 22 | 62.8 |
80-60A | 54.4 | 14 | 52.5 | 2900 | 18.5 | 62.8 |
100-23 | 100.8 | 28 | 23 | 2900 | 15 | 73 |
100-23A | 91.8 | 25.5 | 19 | 2900 | 11 | 73 |
100-37 | 100.8 | 28 | 37 | 2900 | 22 | 73 |
100-37A | 91.8 | 25.5 | 31 | 2900 | 15 | 70.5 |
100-57 | 100 | 28 | 57 | 2900 | 37 | 70.5 |
100-57A | 94.3 | 26.2 | 51.5 | 2900 | 30 | 70.5 |
150-22 | 190 | 53 | 22 | 2900 | 22 | 77 |
150-22A | 173.5 | 48.2 | 17.5 | 2900 | 18.5 | 78 |
150-35 | 190 | 53 | 35 | 2900 | 37 | 76 |
150-35A | 173.5 | 48.2 | 28 | 2900 | 30 | 76 |
150-56 | 190 | 53 | 56 | 2900 | 55 | 76 |
150-56A | 178.2 | 48.5 | 48 | 2900 | 45 | 76 |
