标准立式雨水泵站主要用于低洼地带、桥涵积水、小区地势低处的雨水排放。

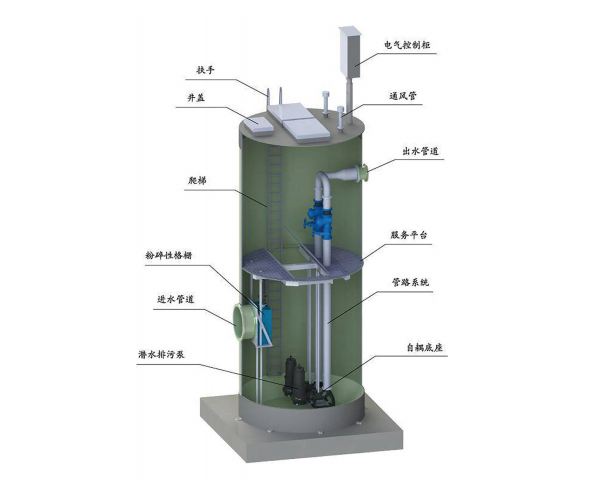

标准立式预制泵站带有内部维修平台和地面控制柜,在工厂内预装和测试完成,现场安装方便时间短,系统可靠。控制柜放在顶盖上或放在地面上,也可放在设备间内。可以露天安装使用也可以建造维修间,可设起吊装置,便于水泵和格栅安装维护。
一、产品简介
标准立式雨水泵站主要用于低洼地带、桥涵积水、小区地势低处的雨水排放。
根据安装方式和用户使用要求,我们设计了标准立式,污水泵站流量单筒体可达 30000m3/d,雨水(中水、河水)泵站单筒可达 50000m3/d,流量再大可以多筒组合。
泵站优势:标准立式预制泵站带有内部维修平台和地面控制柜,在工厂内预装和测试完成,现场安装方便时间短,系统可靠。控制柜放在顶盖上或放在地面上,也可放在设备间内。可以露天安装使用也可以建造维修间,可设起吊装置,便于水泵和格栅安装维护。
二、技术参数
泵站类型 | 筒径(mm) | 进水流量(m3/d) | 筒体高度(m) | 水泵数量(台) |
小型泵站 | 1000 | ≤ 1000 | 1.2/2.4 | 43467 |
小型泵站 | 1200 | ≤ 2000 | ≤ 6 | 43467 |
小型泵站 | 1600 | ≤ 6000 | ≤ 12 | 43467 |
大中型泵站 | 2000 | ≤ 10000 | ≤ 12 | 43499 |
大中型泵站 | 3000 | ≤ 35000 | ≤ 12 | 37319 |
大中型泵站 | 3800 | ≤ 86000 | ≤ 12 | 37319 |
大中型泵站 | 4000 | ≤ 100000 | ≤ 12 | 37319 |
大中型泵站 | 定制化 | ≤ 120000 | ≤ 16 | 37319 |
三、材质说明
部件 | 标准材质 | 可选材质 |
筒体 | 缠绕纤维玻璃钢(GRP) | 直径< 2000,聚乙烯树酯(PE) |
井筒顶盖 | 缠绕纤维玻璃钢(GRP) | 直径< 2000,聚乙烯树酯(PE) |
人孔盖 | 铝合金花纹板 | GRP |
扶手 | 不锈钢(SUS304) | |
通风管 | 不锈钢(SUS304) | |
管道 | 不锈钢(SUS304) | 不锈钢(SUS316)PVC |
止回阀 | 橡胶板铸铁阀体 | |
闸阀 | 橡胶板铸铁阀体 | |
柔性接头 | 热镀锌活法兰 / 橡胶 | |
水泵 | 铸铁(HT250) | |
耦合装置 | 铸铁(HT200) | |
导轨 / 导链 | 不锈钢(SUS304) | 不锈钢(SUS316) |
爬梯 | 铝合金 | 不锈钢(SUS304)GRP |
维修平台 | 热镀锌钢 + 不锈钢框架 | GRP + 不锈钢框架 |
粉碎格栅 | 铸铁壳体合金刀片 | |
提篮格栅 | 不锈钢(SUS304) | |
螺栓和螺母 | 不锈钢(SUS304) | 不锈钢(SUS316) |
压板 | 铸钢(ZG500) | |
锚固标准件 | 热镀锌钢 | |
电控柜壳体 | 不锈钢(SUS304) | 碳钢喷塑 |
四、产品优势
1、施工安全周密的施工组织设计,丰富的深基坑经验,节约现场施工时间
将主要工程内容在工厂预先完成,极大节约现场施工内容和时间。
丰富的深基坑设计施工经验,解决设备抗浮性能以及地质变化对筒体的影响;
施工组织设计科学合理周密,经验丰富的建造师现场指导施工;
开挖、回填、管路对接严格执行工艺,精心调试系统。
2、智能控制运行安全泵站内部特殊布局设计,高配置智能运行
根据流体力学原理,设计了旋流底盆,配合叶轮的流动状态。既提高了水力条件提升了泵效率,又满足了超低液位自清理沉积和浮渣的功能。
高配置国际品牌部件,工厂化制作,成熟设计
通过科技局组织的科技成果鉴定,鉴定结论为国内同类产品先进水平。
3、高效节能一体化泵站节能30%
配套无堵塞高效污水泵
自主著作权智能泵送系统软件,以启动液位,合理设置泵的启动数量和次数,实现高效节能。
筒体底部设置旋流底盆,改进水泵入流状态,使水泵效率更高。
水泵性能曲线与泵站装置特性曲线实现合理匹配,确保水泵保持在高效点运行
专利PID整定、恒液位变量排水技术,实现软控节能目标。
4、维护安全无人值守、远程监控,节省维护成本,安全性能高
独有国家专利监控管理系统,无需专人维护泵站,减少维护工时,降低维护风险。
实现远程控制起停水泵,无需人工现场维护操作,提高安全率。
泵站配套安全绳,安全格栅,有毒气体检测仪及通风强排装置等安全配套措施,确保维护维修人员人身安全。
五、太平洋雨水泵站占地小、快捷安装更实惠的产品报价
节省占地、节省现场施工时间和费用
体积小,重量轻便,安装快捷,节省人力安装、运输成本
筒体采用先进的材质,造价成本更低
