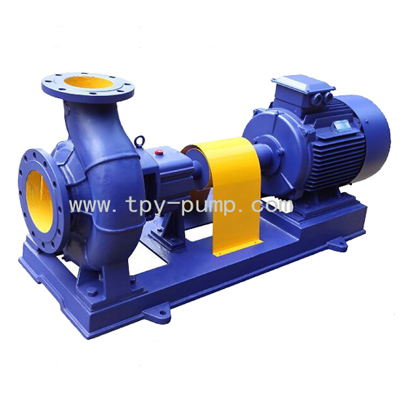

一、IS(IR)型单级单吸离心泵概述:
IS、IR型单级单吸离心泵系单级单吸卧式清水离心泵,适用于工矿、企业城市给水排水和农田排灌。
二、IS(IR)型单级单吸离心泵特点:
本泵结构简单,性能可靠,体积小,重量轻,抗汽蚀性能好,电耗低,使用维修方便。广泛应用于工农业及城市给排水及消防供水亦可用于农业排灌等。
三、IS(IR)型单级单吸离心泵设计参数:
转速:2900r/min或1450r/min
吸入口直径:50~200mm
流量:6.3~400m3/h
扬程:5~125m
四、IS(IR)型单级单吸离心泵型号意义:
IS (IR) 80 – 32 - 125
IS – 单级单吸清水离心泵
IR – 单级单吸热水离心泵
50 – 泵进口直径 (mm)
32 – 泵出口直径 (mm)
125 – 叶轮名义直径 (mm)
A – 叶轮切割标记
IS – 单级单吸清水离心泵适用最高温度80℃
IR – 单级单吸热水离心泵适用最高温度150℃
五、IS(IR)型单级单吸离心泵性能参数:
水泵 型 号 | 离心泵 转 速 | 流量(m3/h) | 扬程 | 效率 | 功率 (kw) | ||
(r/min) | m3/h | l/s | (m) | (%) | 轴功率 | 电机功率 | |
IS(IR)50-32-125 | 2900 | 12.5 | 3.47 | 20 | 60 | 0.13 | 2.2 |
1450 | 6.3 | 1.74 | 5 | 54 | 0.16 | 0.55 | |
IS(IR)50-32-160 | 2900 | 12.5 | 3.47 | 32 | 54 | 2.02 | 3 |
1450 | 6.3 | 1.74 | 8 | 48 | 0.29 | 0.55 | |
IS(IR)50-32-200 | 2900 | 12.5 | 3.47 | 50 | 48 | 3.54 | 5.5 |
1450 | 6.3 | 1.74 | 12.1 | 42 | 0.51 | 0.75 | |
IS(IR)50-32-250 | 2900 | 12.5 | 3.47 | 80 | 38 | 7.16 | 11 |
1450 | 6.3 | 1.74 | 20 | 32 | 1.07 | 1.5 | |
IS(IR)65-50-125 | 2900 | 25 | 6.94 | 20 | 69 | 1.97 | 3 |
1450 | 12.5 | 3.47 | 5 | 64 | 0.27 | 0.55 | |
IS(IR)65-50-160 | 2900 | 25 | 6.94 | 32 | 65 | 3.35 | 5.5 |
1450 | 12.5 | 3.47 | 8 | 60 | 0.45 | 0.75 | |
IS(IR)65-40-200 | 2900 | 25 | 6.94 | 50 | 60 | 5.67 | 7.5 |
1450 | 12.5 | 3.47 | 12.5 | 55 | 0.77 | 1.1 | |
IS(IR)65-40-250 | 2900 | 25 | 6.94 | 80 | 50 | 10.89 | 15 |
1450 | 12.5 | 3.47 | 20 | 46 | 1.48 | 2.2 | |
IS(IR)65-40-315 | 2900 | 25 | 6.94 | 125 | 50 | 21.3 | 30 |
1450 | 12.5 | 3.47 | 32 | 46 | 2.94 | 4 | |
IS(IR)80-65-125 | 2900 | 50 | 13.9 | 20 | 40 | 3.63 | 5.5 |
1450 | 25 | 6.94 | 5 | 37 | 0.48 | 0.75 | |
IS(IR)80-65-160 | 2900 | 50 | 13.9 | 32 | 75 | 5.97 | 7.5 |
1450 | 25 | 6.94 | 8 | 71 | 9.87 | 1.5 | |
IS(IR)80-50-200 | 2900 | 50 | 13.9 | 50 | 69 | 9.87 | 15 |
1450 | 25 | 6.94 | 12.5 | 65 | 1.31 | 2.2 | |
IS(IR)80-50-250 | 2900 | 50 | 13.9 | 80 | 63 | 17.3 | 22 |
1450 | 25 | 6.94 | 20 | 60 | 2.27 | 3 | |
IS(IR)80-50-315 | 2900 | 50 | 13.9 | 125 | 54 | 31.5 | 37 |
1450 | 25 | 6.94 | 32 | 52 | 4.19 | 5.5 | |
IS(IR)100-80-125 | 2900 | 100 | 27.8 | 20 | 78 | 7 | 11 |
1450 | 50 | 13.9 | 5 | 75 | 0.91 | 1.5 | |
IS(IR)100-80-160 | 2900 | 100 | 27.8 | 32 | 78 | 11.25 | 15 |
1450 | 50 | 13.9 | 8 | 75 | 1.45 | 2.2 | |
IS(IR)100-65-200 | 2900 | 100 | 27.8 | 50 | 76 | 17.9 | 22 |
1450 | 50 | 13.9 | 12.5 | 73 | 2.63 | 4 | |
IS(IR)100-65-250 | 2900 | 100 | 27.8 | 80 | 72 | 30.3 | 37 |
1450 | 50 | 13.9 | 20 | 68 | 4 | 5.5 | |
IS(IR)100-65-315 | 2900 | 100 | 27.8 | 125 | 66 | 51.6 | 75 |
1450 | 50 | 13.9 | 32 | 63 | 6.92 | 11 | |
IS(IR)125-100-200 | 2900 | 200 | 55.6 | 50 | 81 | 33.6 | 45 |
1450 | 100 | 27.8 | 12.5 | 76 | 4.48 | 7.5 | |
IS(IR)125-100-250 | 2900 | 200 | 55.6 | 80 | 78 | 55.9 | 75 |
1450 | 100 | 27.8 | 20 | 76 | 7.79 | 11 | |
IS(IR)125-100-315 | 1450 | 100 | 27.8 | 32 | 73 | 11.9 | 15 |
IS(IR)125-100-400 | 1450 | 100 | 27.8 | 50 | 65 | 21 | 30 |
IS(IR)150-125-315 | 1450 | 200 | 55.6 | 32 | 79 | 22.08 | 30 |
IS(IR)150-125-400 | 1450 | 200 | 55.6 | 50 | 75 | 36.3 | 45 |
IS(IR)200-150-250 | 1450 | 400 | 111.1 | 20 | 82 | 26.6 | 37 |
IS(IR)200-150-315 | 1450 | 400 | 111.1 | 32 | 80 | 42.5 | 55 |
IS(IR)200-150-400 | 1450 | 400 | 111.1 | 50 | 81 | 67.2 | 90 |
六、IS(IR)型单级单吸离心泵产品结构:
七、IS(IR)型单级单吸离心泵故障原因及排除方法:
故 障 | 原 因 | 解决方法 |
看压力表水泵出水处是有压力,然而水管仍不出水。 | 出水管阻力太大,旋转方向不对,叶轮淤塞。 | 检查或缩短水管及检查电机取下水管接头,清洗叶轮。 |
水泵不吸水,真空表表示髙度真空。 | 低阀没有打开,或已淤塞吸水管阻力太大,吸水管高太大。 | 校正或更改底阀。清洗或更改泵水管,减低吸水高度。 |
水泵耗费的劝率过大。 | 填料函压的太紧了,填料函发热,因磨损叶轮坏了,水泵供水量增加。 | 拧紧填料函,或将填料取出来打方一些,更换叶轮,增加出水管阻力,来降低流量。 |
水泵振动。 | 泵轴与电机轴不在一条中心线上或果轴斜了。 | 把水泵和电机的轴中心线对准。 |
水泵不吸水,压力表及真空表的指针在剧烈摆动。 | 注入水泵的水不够,水管或仪表漏气。 | 再往水果内注入或拧紧堵塞漏气处。 |
水泵内部声音反常水泵不水上。 | 流量太大,吸水管内阻力过大, 吸水高度过大,在吸水处有空气渗入,所檢送的液体温度过高。 | 增加出水管内的阻力以减低流量,检查泵吸入管内阻力, 检查底阀减小吸水高度。拧緊堵塞漏气处,降低液体温 度。 |
轴承过热。 | 没有油,水泵轴与电机轴不在一一条中心线上。 | 注油,把柚中心对准。 |
流量低于予计。 | 水泵淤塞,口环麿损过多。 | 清洗水泵及管子,更换口环。 |
